6-Kanal Nano Funktions-Modul 042 für Moba Einsatzfahrzeuge
Winzig kleines Lichteffekt-Modul zur Beleuchtung von Modellbau-Einsatzfahrzeugen wie Feuerwehr, Polizei, THW etc.
Ausgänge:
1 + 2 Doppelblitzer (asynchron)
3 + 4 Einzelblitzer (asynchron)
5 + 6 Blinker parallel (synchron)
Mit dem speziell für den Modellbaubereich entwickelten ultrakompakten Lichteffekt-Modul können sie z.B. die Beleuchtung von Fahrzeugen oder Gebäuden etc. realistisch darstellen. Optional können sie über das Drehpoti die Geschwindigkeit um 50% variieren. Zusätzlich ist eine externe Ansteuerung des Modules möglich.Muster: 041 Einsatzfahrzeuge
Batteriebetrieb: auf den DC Anschlusspads ab 2,2 - 5V Gleichspannung.
Wechselspannungsbetrieb: Auf den AC Anschlusspads ab 6 – 16 Volt.
Gleichspannungsbetrieb: Die AC Anschlusspads können auch für Gleichspannung bis 24 Volt genutzt werden. Der Verlust durch den Gleichrichter beträgt 1,5Volt.
Durch die 6 Ausgänge können verschiedene Fahrzeuglampen betrieben werden:
Somit kann die komplette Beleuchtung z.B. eines Notarztwagens oder Polizeifahrzeugs gesteuert werden.
Bei der Versorgung am DC Anschlusspad im Kleinstspannungsbereich von 5 Volt oder geringer gilt die Regel: Die Versorgungsspannung des Moduls muss immer über der typischen Betriebsspannung der LED liegen.
An die 6 Ausgänge können jeweils 1-4 LEDs angeschlossen werden. Jeder Ausgang liefert 20mA. Bei z.B. 4 LEDs bekommt jedes LED 5mA.
Wenn Sie mehrere LEDs anschließen, teilen sich diese den Ausgangsstrom und werden somit etwas dunkler.Die Platine ist fertig ausgestattet mit Vorwiderständen.
(G)eschwindigkeitsregelung:
Das Modul verfügt üder ein Potentiometer, das optional hinzugeschaltet werden kann (Lötbrücke G schließen, siehe Anleitung).
Damit lässt sich die die Geschwindigkeit des Programms um 50% variieren.(E)inschalt-Kontakt:
Durch den Anschluss eines externen Tasters, Schalters oder Decoders kann das Modul aktiviert werden.
Taster: kurzer Druck: einmaliger Durchlauf des Programmes oder: solange der Taster gehalten wird, erfolgt der Programmdurchlauf.
Schalter: dauerhafter Durchlauf des Programmes, solange der Schalter geschlossen ist.
Decoder oder z.B. Arduino: Wenn Sie das Modul über einen Funktionsausgang Ihres Modelleisenbahn-Decoders ansteuern möchten, nutzen Sie bitte einen Optokoppler. Dieser befindet sich im Zubehör.
Die Anschlussvarianten und Zusatzfunktionen sind im Bild 6 und in der Anleitung beschrieben.
Die Ausgangspins sowie die Spannungszufuhr sind als Lötpads (Lötkontakte) zum Auflöten von Kabeln vorgesehen.

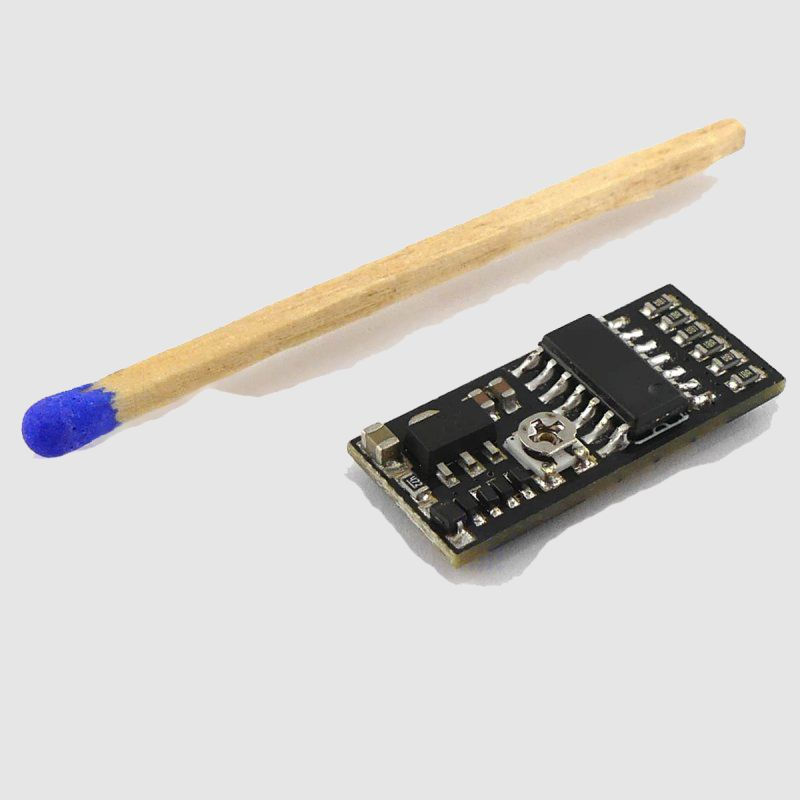

Das kompakte Modul findet selbst in kleinsten Modellen Platz. (10,3 x 23,4 x 2,9 mm)
Sie benötigen zu diesem Produkt die LEDs, die Sie anschließen möchten, sowie eine Spannungsquelle.
Das Modul ist ideal zur Verwendung mit SMD LEDs mit Lackdraht geeignet, da keine weiteren Widerstände nötig sind.Lieferumfang:
- 6-Kanal Nano Funktions-Modul 042 Einsatzfahrzeuge
